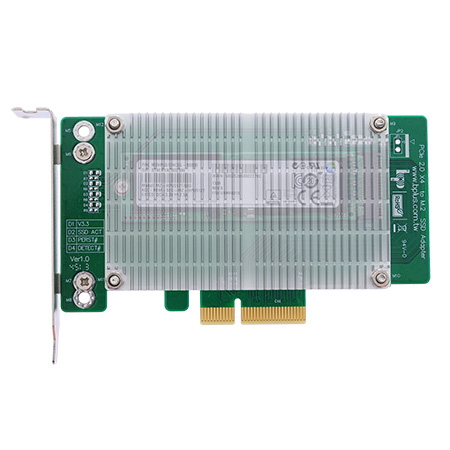

  M2P4A
PCIe 3.0 X4 M.2(NGFF) PCIe SSD固態硬碟卡







Brief Taiwan 1 Taiwan 2 China
相容比較表 Taiwan 1 Taiwan 2 China
SSD適配器選購指南 Taiwan 1 Taiwan 2 China
網路商店


概要


M2P4A是一款適用M.2 PCIe X4 SSD規格介面的固態硬碟卡,它可連接使用M.2(NGFF)PCIe Gen2 SSD來作為桌上型電腦硬碟卡。
可直接地用於桌上型電腦的PCIe x4插槽中使用, M.2(NGFF)PCIe SSD透過此板卡的M.2插槽由 PCI-E做資料傳輸。

        產品功能


  • 允許用戶使用標準的M.2 PCIe SSD轉接到桌上型電腦成為硬碟卡。
  • 可使用桌上型電腦的PCIe x4插槽。
  • 安裝簡易,並且不需要任何軟體驅動程式。

        系統需求


  • 主機需有標準PCI-E x4 插槽。

        產品規格


  • M.2 PCIe SSD轉PCI-E X4連接板
  • M.2規範修訂1.0版
  • 支援PCIe Gen3 x4
  • 支援M.2卡尺寸: 2230/2242/2260/2280/22110
  • 提供M.2 Socket 3插槽,支援M.2 PCIe SSD模組
  • 支援M.2 Key M Card Type
  • 提供大面積散熱器 (尺寸92x57x8 mm) 做為SSD模組散熱使用。

    如何使用 M.2 SSD 作為系統開機磁碟


我們成功的使用我們載板M2P4A並搭配 Samsung SSD,順利的安裝完成作業系統並做為開機磁碟。
操作平台如下:
CPU: Intel® Pentium® Processor G3258
主機板: ASROCK Z97 Killer
OS: Windows 8.1 64bit
載板 : M2P4A
SSD固態硬碟: Samsung XP941-128G M.2(NGFF) PCIe x4 SSD

大部分的Z97晶片可以支援PCIe的磁碟開機。
你可以簡單地安裝作業系統,但必須選擇由M.2 SSD啟動。
在BIOS設置選擇由它啟動。


    注意事項:
    由於Z97的BIOS是UEFI BIOS,請確保您選擇從“UEFI:xxxxxxxxx(您的M.2 SSD磁碟名稱)"啟動。
  • 如果您使用一般的USB隨身碟安裝作業系統,則需要選擇 "UEFI: generic storage"
  • 如果您使CD ROM 來安裝操作系統,則需要選擇 “UEFI: WDC WD10EARS-OOMVMBO”

    Boot開機啟動選擇參考畫面:





M.2 SSD to PCI-E from factor Adapter Compatibility List

2013Dec13
Gerry Chen
Brand / Model Function Interface Size M2P4A M2P4S M2PS   Note
Samsung SM951 512GB SSD PCIe key M 2280 Pass Pass NG
Samsung SM951 256GB SSD PCIe key M 2280 Pass Pass NG
Samsung SM951 128GB SSD PCIe key M 2280 Pass Pass NG
Samsung XP941
MZHPU128HCGM-00000
SSD PCIe key M 2280 Pass Pass NG
Samsung XP941
MZHPU256HCGL-00000
SSD PCIe key M 2280 Pass Pass NG
Samsung XP941
MZHPU512HCGL-00000
SSD PCIe key M 2280 Pass Pass NG
Samsung M.2 128G
MZ-NPD1280
SSD SATA key B / M 2280 NG NG Pass
Samsung M.2 128G
MZNTD128HAGM
SSD SATA key B / M 2280 NG NG Pass
BPLUS M2EM SSD SATA key B / M 2242 NG NG Pass
ADATA AXNS341N-64GM-B SSD SATA key B / M 2242 NG NG Pass
Sandisk X110 SSD SATA key B / M 2242 NG NG Pass
Samsung MZNTD128HAGM SSD SATA key B / M 2280 NG NG Pass
Intel
SSD Pro 1500 Series
SSD SATA key B / M 2280
2242
NG NG Pass
Intel
SSD 530 Series
SSD SATA key B / M 2280 NG NG Pass
Tohsiba THNSNHGDNT SSD SATA key B / M 2280 NG NG Pass
LITE-ON L8T-128L6G-HP SSD SATA key B / M 2280 NG NG Pass

Brand Function Interface Size M2P4A M2P4S M2PS   Note
Key M Key M Key B
M2P4A / M2P4S (M.2 Key M)
Designed for PCIE x4 based M.2 (NGFF) SSD module

M2PS (M.2 Key B)
Designed for SATA based M.2 (NGFF) SSD module




型號 如何購買? 資 訊 說 明
M2P4A Web-shop M.2 key M to PCIe passive adapter
M2P4A-S128G Contact Sales PCIe 3.0 x4 128G SSD Card
M2P4A-S256G Contact Sales PCIe 3.0 x4 256G SSD Card
M2P4A-S512G Contact Sales PCIe 3.0 x4 512G SSD Card

網路商店


M2P4A
售價: USD 100.

M2P4A
(M.2 PCIe 3.0 x4 SSD固態硬碟卡) x1
平頭螺絲 x1




相關產品


M2P4S
